نام محصول: | سوئیچ فیبروپورت 1x8 | طول موج: | MM 850nm / SM 1260 ~ 1650nm |
---|---|---|---|
مدل کنترل: | عدم چفت شدن یا لت شدن | نوع ولتاژ: | 3 ولت یا 5 ولت |
اتصال دهنده: | سفارشی | ||
برجسته: | ماژول سوئیچ نوری ، سوئیچ فیبر نوری,optical fiber switch |

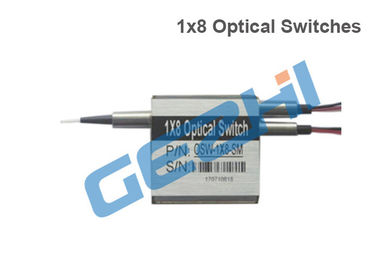

سوئیچ فیبروپتیک مکانیکی کوچک 1x8 با اتصال LC / UPC
سوئیچ های نوری نوع 1 × 8 T
شرح
سوئیچ نوری مکانیکی فیبر نوری مکانیکی نوع 1 × 8 T GEZHI Photonics (سوئیچ نوری 1 × 8 T) از طول موج در طول موج 1260nm 50 1650nm یا 850 نانومتر از طول موج چندمنظوره پشتیبانی می کند ، قابلیت اطمینان فوق العاده بالا ، از دست دادن کم درج ، سرعت سریع سوئیچینگ و همچنین بی عملکرد دایره ای سوئیچ های نوری به طور گسترده ای برای شبکه های نوری ، محافظت ، انتقال و گیرنده ، سیستم تست شبکه و ابزار مورد استفاده قرار می گیرد.
امکانات طراحی جمع و جور ، اندازه کوچک زمان تعویض کوتاه اعوجاج نوری بی جهته بحث متقابل کم ، از دست دادن درج کم طیف وسیعی از طول موج عامل | برنامه های کاربردی تحقیق و توسعه در آزمایشگاه نظارت بر سیستم شبکه متروپولیتن محافظت و ترمیم شبکه ابزار دقیق ، آزمایش و اندازه گیری |
پارامتر فنی
سوئیچ نوع کوچک 1 1 8 T | واحد | معمول |
طول عمل | نانومتر | 850nm یا 1250 ~ 1650nm |
ضرر درج | دسی بل | <1.0 (MM) ، <1.2 (SM) |
ضرر وابسته به طول موج | دسی بل | <0.25 (MM) ، <0.30 (SM) |
ضرر وابسته به قطبش | دسی بل | <0.1 |
برگشت ضرر | دسی بل | MM:> 35 ، SM:> 55 |
صلیب بحث | دسی بل | MM:> 40 ، SM:> 55 |
زمان تعویض | خانم | نمونه: 4 حداکثر: 10 |
تکرارپذیری | دسی بل | ± 0.02 |
دوام | چرخه ها | > 10 میلیون |
نوع تعویض | لتچینگ / عدم چفت شدن | |
انتقال قدرت نوری | مگاوات | <500mW |
ولتاژ بهره برداری | VDC | 3 ولت یا 5 ولت |
دمای کارکرد | ℃ | 0 ~ + 70 |
دمای ذخیره سازی | ℃ | -40 ~ + 85 |
نوع فیبر | / | فیبر SM / MM |
ابعاد بسته بندی | میلی متر | 35L x 35W x 9H |
پین
ابعاد
برقی
مشخصات فنی | ولتاژ | جاری | مقاومت |
گیربکس 5 ولت | 5.5 ~ 5.5 ولت | 22.2 (10 ±)) میلی آمپر | 202.5 (10٪) Ω |
5V بدون چفت | 5.5 ~ 5.5 ولت | 31 (10 ±)) میلی آمپر | 145 (10٪)) Ω |
قفل شدن 3 ولت | 2.3 ~ 3.3 V | 33.3 (10 ±)) میلی آمپر | 90 (10٪)) Ω |
3V بدون چفت شدن | 2.3 ~ 3.3 V | 46.7 (10 ±)) میلی آمپر | 64.2 (10٪) Ω |
سفارش اطلاعات
ایکس | XX | ایکس | ایکس | XX | XX | ایکس |
حالت | طول موج | نوع ولتاژ | مدل کنترل | قطر فیبر | طول فیبر | اتصال دهنده |
S = SM 9/125 M5 = MM 50/125 M6 = MM 62.5 / 125 | 85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران | 3 = 3V 5 = 5 ولت | L = چسبیدن N = عدم چسبیدن | 25 = 250um 90 = 900um | 05 = 0.5m 10 = 1.0m X = دیگران | 0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = دیگران |
