جزئیات محصول:
پرداخت:
|
| نام محصول: | ماژول AWG | تایپ کنید: | بالا مسطح |
|---|---|---|---|
| شماره کانال: | 96CH | اتصال دهنده: | LC / UPC |
| طول موج: | شبکه ITU | کاربرد: | آره |
| برجسته: | sfp optical transceivers,sfp transceiver modules |
||

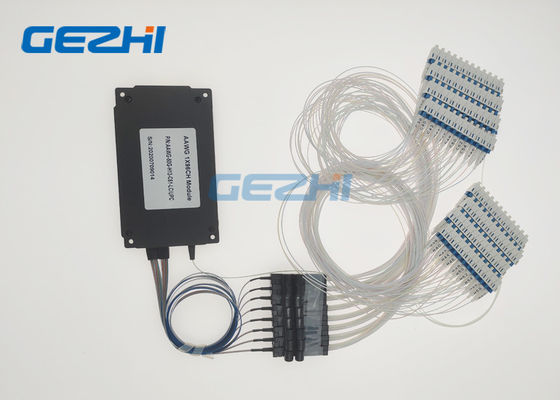

DWDM AWG با سطح بالا 1x96
DWDM AWG با سطح بالا 1x96تجهیزات DWDM منفعل با چگالی بالا ، کم اتلاف و مستقل برای راه حل های DWDM ترمینال با ظرفیت بالا است که اجازه می دهد تا چند برابر طول موجها به یک جفت فیبر امکان پذیر باشد.همهDWDM AWG با سطح بالا 1x96در فاصله بین ITU-T 50GHz (0.4 نانومتر) بین کانالها با استفاده از فناوری AAWG با کیفیت بالا بین باند C پخش شده است.این برای حمل و نقل PDH ، SDH / SONET ، خدمات اترنت در لبه های مترو نوری و شبکه های دسترسی کاملاً مناسب است.
| امکانات | برنامه های کاربردی |
|
|
مشخصات
| مولفه های | ماژول Athermal AWG 50GHz | |
| نوع تراشه | بالا مسطح | |
| تعداد کانال | کانال 80/96 | |
| طول موج کانال (nm) | باند C | |
| فاصله کانال (گیگاهرتز) | 50 | |
| پهنای باند کانال (گیگاهرتز) | 6.25 پوند | |
| دقت طول موج (nm) | 4 0.04 | |
| ضرر درج (dB) | <6.0 | |
| پهنای باند کانال 1dB (nm) | > 0.2 | |
| پهنای باند کانال 3DB (nm) | > 0.4 | |
| جداسازی (dB) | کانال مجاور | > 25 |
| کانال غیر مجاور | > 30 | |
| Crosstalk کل | > 20 | |
| ریپل (dB) | <0.5 | |
| یکنواختی (dB) | <1.0 | |
| ضرر وابسته به قطبش (dB) | <0.5 | |
| پراکندگی حالت قطبش (ps) | <0.5 | |
| هدایت (dB) | > 45 | |
| بازده ضرر (dB) | > 45 | |
| پراکندگی کروماتیک (ps / nm) | 20 پوند | |
| دمای کار (℃) | -5 ~ + 65 | |
| دمای ذخیره سازی (℃) | -40 ~ + 85 | |
| رطوبت عملیاتی (٪ RH) | 5 ~ 95 | |
| رطوبت ذخیره سازی (٪ RH) | 5 ~ 95 | |
| ابعاد بسته بندی (میلی متر) | L120xW70xH11 | |
| بسته بندی Rack Mount 19 '' | 19 "1U ، 2U | |
ترتیب اطلاعات
| AAWG | XX | ایکس | XX | XXX | XX | XX | XX |
| فاصله | نوع تراشه | شماره کانال | کانال 1 | طول فیبر ورودی | طول فیبر خروجی | اتصال / خروجی | |
| آترومال AWG | 05 = 50GHz 10 = 100GHz 20 = 200GHz |
F = تخت گ = گاوسی |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80CH 96 = 96CH XX = مشخص کنید |
C14 = C14 ... H25 = H25 ... H60 = H60 ... XXX = مشخص کنید |
05 = 0.5m 10 = 1.0m 15 = 1.5 متر 20 = 2.0m 25 = 2.5 متر XX = مشخص کنید |
05 = 0.5m 10 = 1.0m 15 = 1.5 متر 20 = 2.0m 25 = 2.5 متر XX = مشخص کنید |
0 = هیچکدام 1 = LC / PC 2 = LC / APC 3 = SC / PC 4 = SC / APC 5 = FC / PC 6 = FC / APC X = مشخص کنید |
