8 Channels Dense Wave Division Multiplexer For Bi - Directional Data Transmission

محصولات فیلتر استاندارد GEZHI از نوع DWDM Mux Demux حداکثر 48 موج طول موج را در یک فیبر منفرد ارائه می دهند در حالی که برای سری AWG ، ما تا 96 کانال را با ماژول 50G AWG در C-Band ارائه می دهیم.نوع بسته استاندارد DWDM Mux / Demux شامل موارد زیر است: بسته جعبه ABS ، جعبه فلزی ویژه ، بسته LGX و rackmount 19 اینچی 1U.

GEZHI AWG DWDM با تکنولوژی سیلیکون مسطح سیلیکون است.تراشه AWG GEZHI فوتونیک مورد استفاده برای DWDM Mux / Demux برای برنامه های Long-Haul ، Metro و Access است ، که در آن عملکرد نوری برجسته و کم هزینه بسیار مهم است.

Grating Waveguide Arrayed Arrayed (AAWG) ویژگی های ماژول DWDM در طراحی بسته بندی آترومیلی نیازی به برق ، نرم افزار و کنترل دما ندارد.

توری محافظ موجدار موج دار (TAWG)ماژول های DWDM برای استفاده در باند C از سیستم DWDM طراحی شده اند.برای کاهش اتلاف برق دستگاهها در شرایط مختلف محیطی ، بسته AWG ویژه ای با انتخاب پلاستیک حرارتی قابل اعتماد با رسانایی حرارتی کم طراحی شده است ، و دمای کاری AWG با استفاده از بخاری مقاوم در برابر فویل یا Peltier TEC با سنسور دما ترمیستور کنترل می شود.

فاصله کانال برای DWDM 1.6 / 0.8 / 0.4 نانومتر (شبکه 200GHz / 100 گیگاهرتز / 50 گیگاهرتز) است.این فاصله کانال کوچک اجازه می دهد تا همزمان اطلاعات بسیار بیشتری را نیز انتقال دهید

یک درگاه مشترک:

• اتصالات LC ، SC ، ST و FC موجود است.

پورت مانیتور B:

• تجهیزات اندازه گیری / مانیتورینگ ، مانند کنتور برق یا آنالایزر شبکه را به خروجی ماژول متصل می کند.پس از اتمام نظارت ، سازها را جدا کنید و شبکه نامشخص باقی بماند
• اتصالات LC ، SC ، ST و FC موجود است.
• درصد شیر 5٪ به صورت پیش فرض ، 1٪ ، 2٪ ، 3٪ یا 10٪ در صورت درخواست موجود است.

پورت C Express:

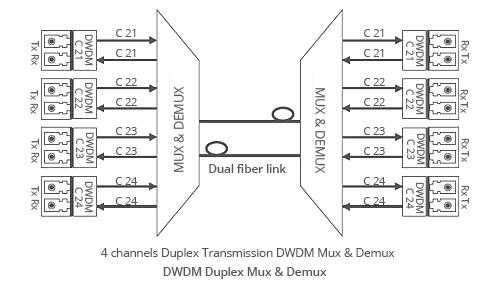

• آبشار دو ماژول mux / demux DWDM را فعال می کند ، ظرفیت کانال را در پیوند فیبر مشترک دو برابر می کند.
• جداسازی به صورت پیش فرض کمتر از 15dB است ، در صورت درخواست 16dB ~ 40dB.
• اتصالات LC ، SC ، ST و FC موجود است.

D پورت استاندارد 1310nm:

• اجازه می دهد سیگنال میراث 1310 نانومتری عبور کند.یعنی می تواند نوری LR ، اپتیکال LX و غیره را حمل کند.
• اتصالات LC ، SC ، ST و FC موجود است.

پورت E Mux / Demux برای کانالهای خاص ITU-Grid:

• اتصالات LC ، SC ، ST و FC موجود است.

توجه: لطفاً توجه داشته باشید كه نقشه های نشان داده شده در اینجا فقط ابعاد را نشان می دهند و پیكربندی خاص ماژول را ندارند.
